Darmowy program do projektowania ogrzewania podłogowego

Darmowy program do projektowania ogrzewania podłogowego - co naprawdę przygotuje?

Darmowy program do projektowania ogrzewania podłogowego może policzyć obciążenie cieplne, rozrysować pętle i przygotować tabelę nastaw rozdzielacza, ale nie zastępuje projektu branżowego. Kluczowe punkty odniesienia to PN-EN 12831, PN-EN 1264 oraz dokumentacja systemów takich marek jak Purmo, KAN-therm i Uponor. Jedna pętla rury 16 mm ma w praktyce zwykle nie więcej niż około 100 m.

Najczęściej widzę ten sam problem: inwestor otrzymuje liczbę metrów rury albo prostą wycenę, a następnie traktuje ją jak kompletny projekt. To ryzykowne. Dobór mówi, ile materiału może być potrzebne. Projekt pokazuje również gdzie leżą rury, który obieg trafia do konkretnego pomieszczenia i jak ustawić przepływy.

Co liczy program do ogrzewania podłogowego?

Program do ogrzewania podłogowego liczy straty ciepła pomieszczeń, dobiera rozstaw rur, długości obiegów i przepływy na rozdzielaczu, a następnie tworzy rysunek instalacji.

Dobre narzędzie pracuje w trzech warstwach. Najpierw sprawdza, ile ciepła traci każde pomieszczenie. Potem dobiera rurę, rozstaw i temperaturę zasilania. Na końcu przypisuje obiegi do rozdzielacza. Dla wykonawcy właśnie ta ostatnia część bywa najważniejsza.

• Bilans cieplny pomieszczenia - program zestawia straty przez ściany, okna, dach, podłogę i wentylację.
• Rozstaw pętli - program może wskazać na przykład 10 cm przy dużym przeszkleniu i 20 cm w środku salonu.
• Długość obiegu - program kontroluje, czy rura 16 mm nie tworzy zbyt długiej pętli o wysokim oporze.
• Przepływ na rotametrze - program wylicza wartość potrzebną do późniejszego zrównoważenia rozdzielacza.
• Rysunek pętli - program zapisuje trasę rur na rzucie, co ogranicza ryzyko przewiercenia instalacji po wykonaniu posadzki.

Czym różni się kalkulator od programu projektowego?

Kalkulator online zwykle liczy jedno pomieszczenie, a program projektowy łączy wszystkie pomieszczenia, obiegi i rozdzielacze w jeden dokument.

Przykład: kalkulator może podpowiedzieć 80 m rury do łazienki 7 m². Nie sprawdzi jednak, czy łazienka wraz z sąsiednim pokojem zmieści się na tym samym rozdzielaczu ani czy pompa obiegowa pokona opory całego układu. PDF wystarcza ekipie na budowie, natomiast DWG lub DXF przydaje się, gdy instalator koordynuje trasę z elektrykiem i wod-kan.

„PN-EN 12831 opisuje metodę obliczania projektowego obciążenia cieplnego budynku, czyli danych, od których zaczyna się poprawny dobór ogrzewania.” - Polski Komitet Normalizacyjny, PN-EN 12831, 2017

Zdanie do przekazania dalej: poprawny projekt podłogówki zaczyna się od strat ciepła, a nie od zgadywania rozstawu rury.

Pliki wejściowe do projektu podłogówki - DWG, DXF, PDF czy IFC?

Najlepszym plikiem wejściowym do projektu ogrzewania podłogowego jest rzut architektoniczny w DWG albo DXF, ponieważ zawiera skalowalną geometrię ścian i pomieszczeń. PDF wektorowy może posłużyć po konwersji, a IFC jest otwartym formatem BIM rozwijanym przez buildingSMART, lecz wiele darmowych narzędzi grzewczych go nie odczyta.

Jak użyć rzutu DWG lub DXF do importu?

Najpierw poproś architekta o rzut kondygnacji w DWG albo DXF, ustaw jednostki na milimetry lub metry zgodnie z projektem i sprawdź jeden znany wymiar przed rysowaniem pętli.

DWG jest natywnym formatem AutoCAD, a DXF służy przede wszystkim do wymiany rysunków między programami. Jeśli nie masz AutoCAD, zobacz poradnik jak otworzyć plik DWG bez AutoCAD. Nie pobieraj pierwszego „DWG convertera” z reklamy - fałszywe przyciski „Pobierz teraz” często prowadzą do instalatorów z dodatkami reklamowymi. Program pobieraj wyłącznie z serwisu producenta lub sprawdzonego sklepu z oprogramowaniem.

• Plik DWG - zachowuje warstwy i zwykle daje najwygodniejszą bazę do koordynacji instalacji.
• Plik DXF - jest bezpieczniejszym formatem wymiany, gdy program projektowy nie otwiera DWG.
• Warstwa ścian - powinna zawierać zamknięte kontury bez przypadkowych linii pomocniczych.
• Skala rysunku - wymiar 5 m na rzucie musi po imporcie nadal wynosić 5 m, a nie 5 mm.
• Kopia oryginału - przed czyszczeniem warstw zapisz kopię pod nazwą dom_parter_oryginal.dwg.

Czy PDF i IFC nadają się do projektu ogrzewania?

PDF wektorowy można czasem przekonwertować do DXF, lecz PDF będący skanem należy traktować wyłącznie jako obraz tła do ręcznego obrysowania.

Przy skanie program nie rozpoznaje ściany jako linii technicznej - widzi piksele. Konwersja potrafi wtedy stworzyć tysiące krótkich odcinków i spowolnić import. Przeczytaj, kiedy działa konwersja PDF do DXF - kiedy działa. Format IFC opisuje model obiektu i elementy BIM, nie jest zwykłym rysunkiem 2D; ma sens w większej koordynacji branżowej. Pomocne będzie też wyjaśnienie: co to jest plik IFC i czym go otworzyć.

• PDF wektorowy - pozwala czasem odzyskać linie i wymiary w programie CAD.
• PDF ze skanu - wymaga ręcznego przerysowania geometrii po ustawieniu skali.
• IFC buildingSMART - przechowuje dane modelu BIM, ale nie gwarantuje importu do programu producenta.
• Wykończenie podłogi - płytki, panele lub parkiet trzeba wpisać osobno wraz z oporem cieplnym.
• Izolacja podłogi - potrzebuje znanej grubości i współczynnika lambda, inaczej wynik pozostaje tylko szacunkiem.

Praktyczna zasada: plik nazwij bez polskich znaków i spacji, na przykład dom_nowak_parter_v2.dxf, aby import nie zerwał odwołań do plików XREF.

Darmowe programy producentów ogrzewania podłogowego - co oferują?

Darmowe programy Purmo, KAN-therm, Uponor, Rehau i Danfoss zwykle wspierają dobór systemu z katalogu własnej marki, a dostęp może wymagać rejestracji konta. Narzędzie producenta jest użyteczne przy zakupie jego rur i rozdzielaczy, lecz nie należy przenosić nastaw hydraulicznych bez sprawdzenia na produkt innej firmy.

Czy Purmo i KAN-therm mają darmowe narzędzia projektowe?

Tak, Purmo i KAN-therm udostępniają materiały oraz narzędzia wspierające dobór instalacji, ale bieżący zakres funkcji, licencję i format eksportu trzeba sprawdzić na oficjalnej stronie producenta.

Purmo oferuje narzędzia projektowe powiązane z własnym systemem i dokumentacją. KAN-therm udostępnia rozwiązania obliczeniowe dla instalacji grzewczych; spotkasz też nazwy KAN OZC oraz KAN Quick Calc. Z mojej praktyki: przed wprowadzeniem całego domu zrób test na jednym pokoju, a potem sprawdź, czy wydruk pokazuje rozstaw, długość pętli oraz nastawy.

• Purmo - narzędzia pomagają przygotować dokumentację doborową dla systemów producenta.
• KAN-therm - oprogramowanie może zapisywać projekt we własnym formacie aplikacji, więc zachowaj również PDF.
• Uponor - narzędzia producenta służą przede wszystkim do pracy z jego ofertą materiałową.
• Rehau - dobór wymaga sprawdzenia parametrów konkretnego systemu i aktualnego dostępu do aplikacji.
• Danfoss - narzędzia często dotyczą doboru oraz sterowania, dlatego zakres należy potwierdzić w dokumentacji.

Czy Sankom Audytor OZC w wersji edukacyjnej pozwala na zlecenia?

Nie, wersja edukacyjna Sankom Audytor OZC lub Audytor C.O. nie powinna służyć do projektów komercyjnych, jeśli licencja wyklucza takie zastosowanie.

Audytor OZC oznacza program firmy Sankom, a nie ogólne określenie obliczeń zapotrzebowania na ciepło. To ważne rozróżnienie. Licencje potrafią się zmieniać, dlatego nie opieraj decyzji zakupowej na starym forum albo screenie z aukcji. Sprawdź aktualny regulamin na stronie producenta i zachowaj potwierdzenie licencji.

Rozwiązanie	Typowe zastosowanie	Pliki wejściowe i wyjściowe	Najważniejsze ograniczenie
Purmo	Dobór systemu producenta	Dokumentacja projektowa, zwykle PDF	Katalog materiałowy jednej marki
KAN-therm	Obliczenia instalacji i dobór	Własny plik projektu oraz wydruk	Trzeba potwierdzić zakres aktualnej wersji
Uponor, Rehau, Danfoss	Dobór online lub systemowy	Najczęściej formularz i raport	Funkcje różnią się zależnie od kraju i konta
Sankom Audytor OZC	Bilans cieplny według metodyki programu	Własny plik programu i raport	Wersja edukacyjna nie jest licencją komercyjną

Dane o dostępności i eksporcie sprawdzaj ponownie przed rozpoczęciem projektu, najlepiej co kwartał, ponieważ producenci zmieniają portale, logowanie i licencje.

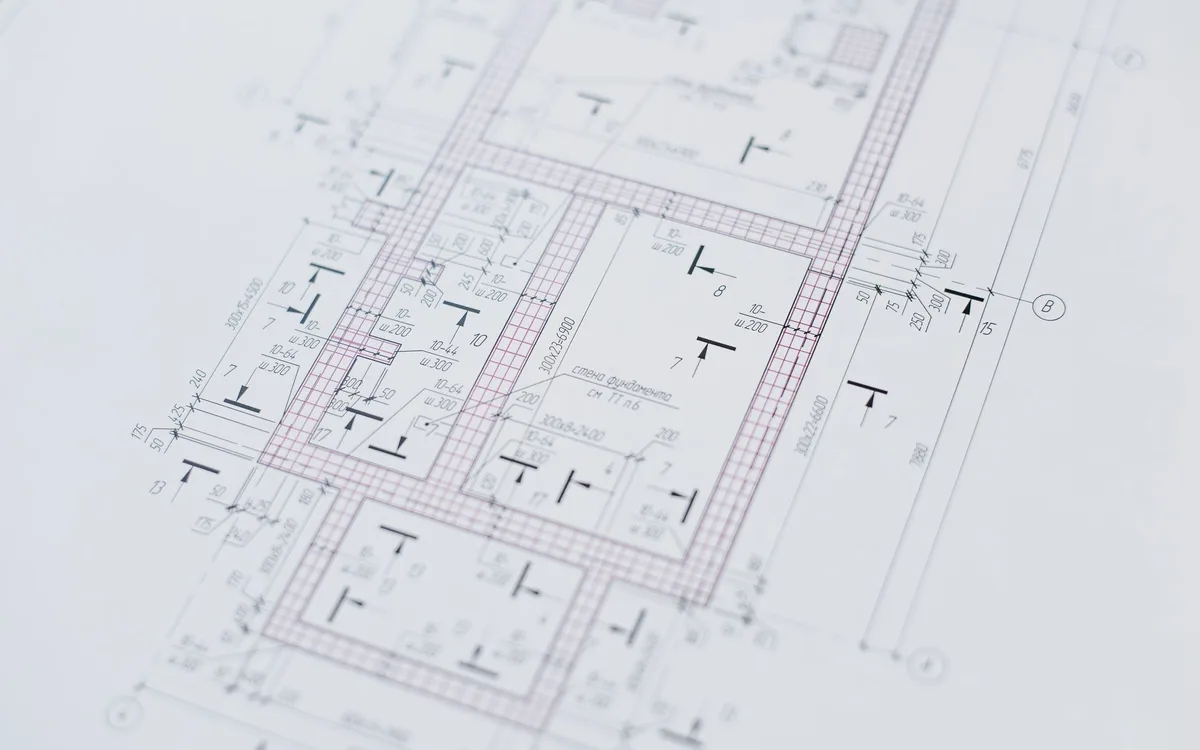

Jak przygotować rzut DWG lub PDF do importu krok po kroku?

Przygotowanie rzutu do importu wymaga pięciu kroków: wykonania kopii, usunięcia zbędnych warstw, ustawienia jednostek, sprawdzenia skali oraz zapisania prostego pliku DXF lub DWG. Ten etap zajmuje zwykle 15-40 minut, a chroni przed błędem, w którym program widzi salon o powierzchni 3000 m² zamiast 30 m².

Jak wyczyścić warstwy i ustawić punkt zerowy?

Najpierw zostaw ściany, drzwi, okna, wymiary i nazwy pomieszczeń, a potem usuń meble, kreskowania, logo pracowni oraz niepotrzebne detale.

W darmowym CAD 2D możesz wykonać te podstawowe poprawki bez płatnej licencji - zobacz darmowe programy CAD 2D do rysunków technicznych. Nie usuwaj jednak wymiarów przed kontrolą skali. To one są punktem odniesienia.

• Utwórz kopię pliku, aby oryginalny projekt architektoniczny pozostał nienaruszony.
• Włącz tylko warstwy ścian, otworów, wymiarów i opisów pomieszczeń.
• Usuń obiekty bardzo daleko od budynku, ponieważ rozszerzają obszar rysunku po imporcie.
• Przesuń rzut w pobliże punktu 0,0, jeśli program wymaga takiego położenia.
• Zmierz znany odcinek, na przykład szerokość drzwi 90 cm, i porównaj wynik po imporcie.
• Zapisz wariant jako DXF w wersji obsługiwanej przez wybrane narzędzie, bez nadpisywania pliku źródłowego.

Jak sprawdzić skalę po imporcie?

Po imporcie zmierz co najmniej dwa niezależne odcinki i przerwij pracę, jeśli różnią się od rysunku o więcej niż kilka milimetrów.

Przykład z budowy: rzut zapisany w milimetrach trafił do programu oczekującego metrów. Ściana 6000 mm została odczytana jako 6000 m. W takim przypadku nie poprawiaj pętli ręcznie - anuluj projekt, zmień jednostki i importuj od nowa. Jedna błędna skala zmienia powierzchnię, długość rur i koszt materiału.

• Jednostka milimetr - wymiar 6000 oznacza najczęściej 6 m.
• Jednostka metr - wymiar 6 oznacza 6 m i wymaga innego ustawienia importu.
• Wymiar drzwi 90 cm - daje szybki test, ponieważ łatwo sprawdzić go na rzucie.
• Obrys pomieszczenia - powinien być zamknięty, aby program poprawnie policzył powierzchnię.

Jak obliczyć zapotrzebowanie na ciepło według PN-EN 12831?

Projektowe obciążenie cieplne oblicza się według PN-EN 12831 na podstawie przegród, temperatur projektowych, warunków klimatycznych i wentylacji. Rozporządzenie w sprawie warunków technicznych określa wymagania dotyczące izolacyjności przegród, dlatego parametry U trzeba odczytać z aktualnego projektu, a nie wpisać „na oko” (źródło: Polski Komitet Normalizacyjny, 2017; WT).

Jakie dane wpisać do obliczeń OZC?

Do obliczeń wpisz powierzchnie i współczynniki U ścian, dachu, okien oraz podłogi, a także temperaturę pomieszczeń, lokalizację budynku i wentylację.

Przykład: łazienka ma inną temperaturę projektową niż sypialnia, więc nie powinna dziedziczyć jej ustawień. Podobnie dom z wentylacją mechaniczną wymaga innego opisu przepływów powietrza niż budynek z wentylacją grawitacyjną. Zapisz założenia w raporcie PDF - po roku trudno odtworzyć, skąd wzięła się konkretna moc.

• Ściana zewnętrzna - wymaga pola powierzchni oraz aktualnej wartości U z dokumentacji.
• Okno i drzwi balkonowe - wymagają osobnego pola, ponieważ ich straty zwykle różnią się od ściany.
• Podłoga na gruncie - wymaga opisu izolacji, jej grubości i współczynnika lambda.
• Temperatura wewnętrzna - musi odpowiadać funkcji pomieszczenia, a nie jednemu ustawieniu dla całego domu.
• Wentylacja - wpływa na obciążenie cieplne i nie może pozostać pustym polem formularza.

Dlaczego rozstaw pętli nie może powstać przed OZC?

Rozstaw pętli dobiera się po obliczeniu strat ciepła, ponieważ identyczny pokój 20 m² może potrzebować innej mocy zależnie od izolacji, okien i temperatury projektowej.

To kolejność, której nie omijam nawet przy małym remoncie. Parkiet o większym oporze cieplnym, duże przeszklenie od północy albo słabsza izolacja podłogi potrafią zmienić wynik. Treść ma charakter informacyjny i nie zastępuje konsultacji z uprawnionym projektantem instalacji sanitarnych ani audytorem energetycznym.

„Warunki techniczne określają wymagania dla budynków, w tym parametry przegród wpływające na ich charakterystykę cieplną.” - Rozporządzenie w sprawie warunków technicznych, Dz.U. 2002 nr 75 poz. 690 z późn. zm.

Rozstaw pętli, długość obiegu i temperatura zasilania - co wylicza program?

Program dobiera rozstaw pętli, przepływ, stratę ciśnienia i nastawy rozdzielacza na podstawie obciążenia cieplnego oraz parametrów systemu. W praktyce stosuje się rozstawy od 10 do 30 cm, a dla rury 16 mm pojedynczy obieg zwykle ogranicza się do około 100 m, po weryfikacji hydraulicznej.

Jaki rozstaw pętli przyjąć w salonie i łazience?

Rozstaw 10-15 cm często stosuje się w łazienkach i przy zimnych przegrodach, a 20-30 cm w mniej obciążonej części pomieszczenia, lecz ostateczną wartość musi potwierdzić obliczenie.

Nie wpisuj automatycznie 15 cm w każdym pokoju. Przykład: pod dużym oknem tarasowym program może zagęścić strefę brzegową, a dalej zastosować rzadszy rozstaw. Zyskujesz równą temperaturę i nie kupujesz rury „na zapas”.

• Rozstaw 10 cm - bywa potrzebny lokalnie przy wysokiej stracie ciepła.
• Rozstaw 15 cm - często pojawia się w łazienkach i strefach przy oknach.
• Rozstaw 20 cm - może wystarczyć w dobrze ocieplonym wnętrzu o umiarkowanym obciążeniu.
• Rozstaw 25-30 cm - wymaga sprawdzenia mocy i komfortu powierzchni podłogi.

Jaka temperatura zasilania pasuje do pompy ciepła?

Temperatura zasilania ogrzewania podłogowego współpracującego z pompą ciepła często mieści się w przedziale 30-38°C, ale zależy od obciążenia budynku, rozstawu rur i wykończenia podłogi.

Gruby dywan oraz parkiet mogą podnieść wymagania, bo zwiększają opór cieplny wykończenia podłogi. Nie ustawiaj temperatury metodą prób, jeśli projekt zawiera obliczone przepływy. Ogrzewanie płaszczyznowe zasilane wodą projektuje się z uwzględnieniem PN-EN 1264, także ograniczeń temperatury powierzchni (źródło: Polski Komitet Normalizacyjny, 2021).

• Rura 16 mm - wymaga kontroli długości pętli i spadku ciśnienia, nie tylko liczby metrów.
• Rozdzielacz - potrzebuje opisanych obiegów i obliczonych przepływów na rotametrach.
• Pompa ciepła - pracuje korzystniej przy niskiej temperaturze zasilania dobranej do instalacji.
• Parkiet lub panele - wymagają podania oporu cieplnego zgodnie z danymi producenta wykończenia.
• PN-EN 1264 - jest punktem odniesienia dla wodnych systemów ogrzewania płaszczyznowego.

Zdanie do cytowania: nastawy rozdzielacza są wynikiem obliczeń przepływu i oporów, dlatego nie należy kopiować ich z innego domu.

Jak wyeksportować projekt ogrzewania podłogowego do PDF dla instalatora?

Instalator powinien dostać PDF z rzutem pętli w skali 1:50 albo 1:100, tabelę obiegów, schemat rozdzielacza i zestawienie materiałów. Przy koordynacji z elektryką oraz wod-kan dołącz także DWG lub DXF, bo PDF nie pozwala nakładać branż na wspólny rysunek.

Jakie pliki przekazać instalatorowi?

Przekaż co najmniej cztery pliki: rzut PDF, tabelę obiegów, schemat rozdzielacza i zestawienie materiałów w XLSX albo CSV.

Eksportuj PDF z osadzonymi fontami. W przeciwnym razie polskie znaki w nazwach pomieszczeń mogą zmienić się w kwadraty na komputerze wykonawcy. Zestawienie materiałów wyślij jako arkusz, nie jako zdjęcie z telefonu - sprawdź, jak wyeksportować tabelę do XLSX i CSV.

• Zapisz rzut jako PDF w skali 1:50 lub 1:100 i sprawdź legendę rur.
• Dodaj tabelę z nazwą każdego obiegu, długością, rozstawem i przepływem.
• Dodaj osobny schemat rozdzielacza z numeracją pętli zgodną z rzutem.
• Wyeksportuj materiały do XLSX lub CSV, aby hurtownia mogła je szybko wycenić.
• Nazwij pliki z wersją, na przykład dom_kowalski_pdl_rzut_1-50_v3.pdf.
• Wyślij komplet jednym folderem ZIP, ale najpierw otwórz PDF po spakowaniu i sprawdź, czy działa.

Dlaczego wersja pliku i backup są ważne?

Wersja w nazwie pliku odróżnia aktualny rzut od starego, a kopia zapasowa chroni przed przypadkowym nadpisaniem danych instalacji.

Na budowie często krążą trzy podobne pliki: „final”, „final2” i „final_nowyy”. To proszenie się o pomyłkę. Użyj daty albo numeru wersji, trzymaj kopię w chmurze i lokalnie, a po zmianie architektury ponownie sprawdź powierzchnie pomieszczeń.

• PDF v3 - powinien zawierać tę samą datę i numer wersji co tabela obiegów.
• DWG lub DXF - przydaje się projektantom innych branż podczas koordynacji.
• Archiwum ZIP - porządkuje komplet plików, ale nie zastępuje kopii zapasowej.
• Kopia w chmurze - pozwala odtworzyć dokumentację po awarii dysku lub zgubieniu pendrive’a.

Kiedy projekt podłogówki musi wykonać uprawniony projektant?

Projekt techniczny instalacji w inwestycji objętej wymaganiami Prawa budowlanego powinien przygotować osoba mająca właściwe uprawnienia budowlane. Wydruk z darmowego kalkulatora albo programu producenta pozostaje dokumentem pomocniczym i doborem materiałowym, a nie automatycznie projektem branżowym w rozumieniu przepisów (źródło: Prawo budowlane, Dz.U. 1994 nr 89 poz. 414 z późn. zm.).

Czy można samodzielnie zaprojektować ogrzewanie w jednym pokoju?

Tak, przy modernizacji jednego pomieszczenia można samodzielnie przygotować dobór i rysunek pomocniczy, jeśli nie ingerujesz w konstrukcję oraz konsultujesz podłączenie z fachowcem.

Przykład: remont łazienki z istniejącym źródłem ciepła może wymagać jedynie sprawdzenia wysokości posadzki, izolacji i możliwości podłączenia do rozdzielacza. Inaczej wygląda nowy dom, zmiana źródła ciepła albo instalacja wymagająca dokumentacji urzędowej. Nie oszczędzaj na weryfikacji przed wylaniem jastrychu - późniejsza poprawka oznacza zwykle kucie.

• Remont jednego pomieszczenia - wymaga kontroli parametrów, ale nie zawsze pełnego projektu budowlanego.
• Nowy budynek - wymaga dokumentacji zgodnej z zakresem inwestycji i przepisami.
• Program dotacyjny - może wymagać określonych dokumentów, które trzeba sprawdzić w aktualnym naborze.
• Zmiana konstrukcji podłogi - wymaga szczególnej ostrożności i oceny właściwych osób.

Czy darmowy wydruk zastępuje projekt branżowy?

Nie, darmowy wydruk nie zastępuje projektu branżowego, ponieważ nie potwierdza sam przez się zakresu odpowiedzialności projektanta ani zgodności inwestycji z wymaganiami formalnymi.

Treść nie zastępuje konsultacji z uprawnionym projektantem instalacji sanitarnych. Prawo i wymogi dokumentacyjne zmieniają się, dlatego przed złożeniem dokumentów w urzędzie lub programie dofinansowania sprawdź aktualne zasady w oficjalnym źródle.

„Prawo budowlane określa zasady projektowania i realizacji obiektów budowlanych oraz rolę osób wykonujących samodzielne funkcje techniczne w budownictwie.” - ISAP, Ustawa Prawo budowlane, 1994 z późniejszymi zmianami

Najczęstsze błędy w plikach i obliczeniach ogrzewania podłogowego

Najczęstsze błędy to zła skala importowanego DWG, wpisanie nieznanej izolacji jako dowolnej wartości, pominięcie wykończenia podłogi oraz przesłanie instalatorowi nieaktualnej wersji PDF. Każdy z nich może zmienić długość rur, moc oddawaną przez podłogę albo ustawienia rozdzielacza, dlatego kontrola przed zakupem materiału jest obowiązkowa.

Jak rozpoznać błąd skali lub jednostek?

Błąd skali rozpoznasz po absurdalnej powierzchni pomieszczenia, długości pętli liczonej w kilometrach albo ścianie 6000 m zamiast 6 m.

Nie próbuj ratować takiego projektu przez ręczne skracanie pętli. Wróć do importu, sprawdź jednostki źródłowego DWG i potwierdź dwa wymiary. To szybsze niż poprawianie dziesiątek błędnych obiegów.

• Salon 30 m² - po imporcie powinien mieć zbliżoną powierzchnię, a nie 0,03 m² lub 30 000 m².
• Drzwi 90 cm - stanowią prosty punkt kontrolny skali rysunku.
• Rura 16 mm - nie powinna nagle uzyskać długości wielu kilometrów przez błędne jednostki.
• Wersja PDF - musi odpowiadać aktualnemu rzutowi architektonicznemu.

Jak uniknąć błędu z izolacją i wykończeniem?

Najpierw pobierz parametry izolacji i okładziny z projektu lub karty produktu, a dopiero potem uruchom obliczenia, ponieważ nieznany opór cieplny podłogi zafałszowuje wynik.

Z mojej praktyki: najwięcej niedomówień dotyczy parkietu, paneli i grubych dywanów. Płytki ceramiczne, panele z podkładem i drewniana deska nie przekazują ciepła identycznie. Zapisz wybrany materiał w raporcie, aby instalator i inwestor pracowali na tych samych założeniach.

• Izolacja EPS lub XPS - wymaga podania rzeczywistej grubości oraz lambdy z dokumentacji produktu.
• Panele z podkładem - zwiększają opór cieplny względem samych płytek.
• Parkiet drewniany - wymaga sprawdzenia dopuszczenia przez producenta do ogrzewania podłogowego.
• Dywan - może ograniczać oddawanie ciepła, dlatego nie powinien znikać z założeń projektu.

Najczęściej zadawane pytania

Czy istnieje w pełni darmowy program do projektowania ogrzewania podłogowego po polsku?

Tak, można znaleźć bezpłatne narzędzia producentów, między innymi Purmo, KAN-therm, Uponor, Rehau i Danfoss, często po rejestracji konta. Zwykle korzystają one z katalogu jednej marki, więc raport traktuj jako dobór systemowy. Aktualny zakres funkcji sprawdź na oficjalnej stronie producenta.

Czy da się zaprojektować ogrzewanie podłogowe bez pliku DWG?

Tak, ale praca trwa dłużej. Możesz ręcznie obrysować pomieszczenia na tle PDF albo wpisać powierzchnie i wymiary. Skan PDF nie daje wiarygodnej geometrii po konwersji do DXF, dlatego służy raczej jako podkład.

Jaki rozstaw pętli ogrzewania podłogowego przyjąć?

Najczęściej spotkasz rozstaw 10-30 cm. Rozstaw 10-15 cm stosuje się często w łazienkach i przy zimnych przegrodach, a 20-30 cm w mniej obciążonych strefach. Ostateczny wybór powinien wynikać z obciążenia cieplnego według PN-EN 12831.

Jaka jest maksymalna długość jednej pętli 16 mm?

Dla rury 16 mm w praktyce zwykle nie przekracza się około 100 m na obieg. Dokładny limit zależy od oporów, przepływu i możliwości regulacji na rozdzielaczu. Program powinien zweryfikować te parametry zamiast opierać się wyłącznie na długości rury.

Czy wydruk z darmowego programu to projekt instalacji?

Nie, jest to przede wszystkim dobór materiałowy i dokument pomocniczy. W sytuacjach wymagających projektu technicznego potrzebna jest dokumentacja przygotowana przez osobę z odpowiednimi uprawnieniami. Zakres sprawdź dla konkretnej inwestycji zgodnie z aktualnym Prawem budowlanym.

Jakie normy regulują projektowanie ogrzewania podłogowego?

PN-EN 12831 dotyczy obliczania projektowego obciążenia cieplnego budynku. PN-EN 1264 odnosi się do wodnych systemów ogrzewania i chłodzenia płaszczyznowego. Parametry przegród wynikają także z warunków technicznych dla budynków.

Czy narzędzie Purmo można użyć do rur KAN-therm lub Uponor?

Można potraktować wynik jako wstępną wskazówkę, ale nie należy kopiować go bez sprawdzenia. Rury, rozdzielacze i dane hydrauliczne różnią się między systemami. Końcowy dobór wykonaj w narzędziu marki, której materiały kupujesz.

W jakim formacie przekazać projekt instalatorowi?

Minimum to PDF w skali 1:50 lub 1:100 z trasą pętli, tabelą obiegów i nastawami rozdzielacza. Do koordynacji branżowej dołącz DWG albo DXF. Zestawienie materiałów najlepiej wysłać w XLSX lub CSV.

Źródła i literatura

• Polski Komitet Normalizacyjny - PN-EN 12831, charakterystyka energetyczna budynków, wydanie wskazane w briefie: 2017.
• Polski Komitet Normalizacyjny - PN-EN 1264, wbudowane płaszczyznowe systemy ogrzewania i chłodzenia zasilane wodą, wydanie wskazane w briefie: 2021.
• ISAP - rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz.U. 2002 nr 75 poz. 690 z późniejszymi zmianami.
• ISAP - Ustawa Prawo budowlane, Dz.U. 1994 nr 89 poz. 414 z późniejszymi zmianami.
• buildingSMART International - Industry Foundation Classes (IFC), informacje o otwartym standardzie BIM, sprawdzone w kontekście źródła z 2024 r.
